Hồ sơ khảo sát địa hình gồm những gì để đảm bảo tính pháp lý vững chắc và độ chính xác kỹ thuật tuyệt đối? Một bộ hồ sơ sơ sài không chỉ là tờ giấy lộn, nó là quả bom nổ chậm đối với bất kỳ dự án xây dựng nào.
Trong bài viết chuyên sâu và cập nhật xu hướng công nghệ mới nhất này, các chuyên gia từ Bách Việt United sẽ mổ xẻ chi tiết từng thành phần của một bộ hồ sơ chuẩn chỉnh, giúp bạn quản trị rủi ro ngay từ bước đầu tiên của dự án.
Hồ Sơ Khảo Sát Địa Hình Gồm Những Gì?
Để giải quyết nhanh chóng thắc mắc của bạn, hồ sơ khảo sát địa hình gồm những gì? Về cơ bản, một bộ hồ sơ nghiệm thu đo đạc mặt bằng hoàn chỉnh, tuân thủ đúng quy định của Bộ Xây dựng và tiêu chuẩn TCVN 9398:2012, sẽ bắt buộc phải có 4 thành phần cốt lõi sau đây:
- 1. Hồ sơ pháp lý và nhiệm vụ khảo sát: Các văn bản chứng minh tính hợp pháp của công tác đo đạc.
- 2. Báo cáo tổng kết kỹ thuật: Phần thuyết minh chi tiết về phương pháp, thiết bị và độ chính xác đạt được.
- 3. Hệ thống bản vẽ và bình đồ địa hình: Bản đồ thể hiện chi tiết hiện trạng mặt đất theo tỷ lệ yêu cầu.
- 4. Dữ liệu số và file mềm: Dữ liệu CAD, tọa độ điểm và các mô hình 3D (nếu có).
Tuy nhiên, biết tên các thành phần là chưa đủ. Để đánh giá chất lượng hồ sơ, chủ đầu tư cần đi sâu vào chi tiết từng hạng mục.
4 Thành Phần Trong Bộ Hồ Sơ Khảo Sát Địa Hình Tiêu Chuẩn
1. Phần Pháp Lý Và Nhiệm Vụ Khảo Sát
Đây là phần xương sống đảm bảo bộ hồ sơ có giá trị trước pháp luật và cơ quan quản lý nhà nước. Nếu thiếu phần này, toàn bộ số liệu đo đạc phía sau đều vô nghĩa trong việc xin giấy phép xây dựng. Các tài liệu bao gồm:
- Nhiệm vụ khảo sát địa hình: Do nhà thầu thiết kế hoặc chủ đầu tư lập, quy định rõ mục đích, phạm vi, tỷ lệ bản đồ (1/500, 1/2000…), hệ tọa độ và cao độ sử dụng.
- Phương án kỹ thuật khảo sát: Do đơn vị khảo sát địa hình lập và chủ đầu tư phê duyệt. Phương án này phải nêu rõ cách thức thực hiện, loại máy móc (RTK, Total Station, UAV) và nhân sự tham gia.
- Quyết định phê duyệt: Các văn bản ký duyệt phương án và nhiệm vụ của chủ đầu tư.
- Chứng chỉ năng lực hoạt động xây dựng: Của tổ chức đo đạc và chứng chỉ hành nghề của chủ nhiệm khảo sát.
2. Báo Cáo Tổng Kết Kỹ Thuật Khảo Sát Địa Hình
Nhiều người thường bỏ qua cuốn báo cáo thuyết minh dày cộp này và chỉ chăm chăm nhìn vào bản vẽ. Dưới góc độ của một kỹ sư 15 năm kinh nghiệm, tôi khẳng định đây là nơi thể hiện rõ nhất “trình độ” của đơn vị trắc địa. Báo cáo kỹ thuật phải trình bày rõ:
- Đặc điểm địa lý khu vực: Vị trí, ranh giới, điều kiện địa hình, giao thông, thủy văn.
- Cơ sở toán học: Hệ tọa độ quốc gia VN-2000 (kinh tuyến trục, múi chiếu 3 độ hay 6 độ) và hệ cao độ quốc gia (Hòn Dấu).
- Khống chế mặt bằng và cao độ: Bảng thống kê tọa độ, cao độ của các mốc khống chế cơ sở, mốc đường chuyền được lập tại thực địa.
- Đánh giá độ chính xác: Các bảng tính sai số khép góc, sai số vị trí điểm. Số liệu này phải nằm trong giới hạn cho phép của TCVN 9398:2012.
- Kết luận và kiến nghị: Đánh giá mức độ đáp ứng của tài liệu so với nhiệm vụ đề ra.
3. Hệ Thống Bản Vẽ Và Bình Đồ Địa Hình
Đây là sản phẩm trực quan nhất mà các kiến trúc sư và kỹ sư thiết kế sử dụng để lên ý tưởng quy hoạch. Một hệ thống bản vẽ chuẩn bao gồm:
- Bản đồ hiện trạng cao độ – địa hình: Thể hiện chi tiết đường đồng mức, các điểm ghi chú cao độ, ranh giới khu đất.
- Bản vẽ các công trình hiện hữu: Vị trí nhà cửa, đường xá, cột điện, cây xanh, hố ga, cống thoát nước.
- Bản đồ hiện trạng công trình ngầm (nếu có yêu cầu): Đường ống nước, cáp viễn thông, cáp điện ngầm.
- Sơ đồ lưới khống chế: Bản vẽ thể hiện vị trí các mốc trắc địa đã cắm ngoài hiện trường để phục vụ thi công sau này.
4. Dữ Liệu Số Và Mô Hình 3D (Cập Nhật Công Nghệ 2026)
Bước sang năm 2026, việc chỉ giao nộp bản in giấy (bản cứng) đã trở nên vô cùng lạc hậu. Dữ liệu số là yêu cầu bắt buộc, bao gồm:
- File AutoCAD (.dwg): File bản đồ số đã được chuẩn hóa layer, block theo quy định.
- Bảng tọa độ Excel: Danh sách tọa độ X, Y, H của toàn bộ ranh giới và mốc khống chế.
- Mô hình Point Cloud & BIM: Đối với các dự án lớn, dữ liệu đám mây điểm (Point Cloud) từ quét Laser (LiDAR) hoặc Drone RTK được tích hợp thẳng vào mô hình BIM (Building Information Modeling).
3 Lỗi Sai Khi Lập Hồ Sơ Khảo Sát Tại Công Trường
Quay lại câu chuyện thực tế ở phần đầu bài viết, việc không hiểu rõ hồ sơ khảo sát địa hình gồm những gì dẫn đến những sai lầm tai hại. Dưới đây là 3 lỗi phổ biến nhất mà tôi thường phải đi “chữa cháy” cho các dự án:
Lỗi 1: Nhầm Lẫn Giữa Hệ Tọa Độ Nội Bộ Và Hệ Tọa Độ Quốc Gia VN-2000
Nhiều đơn vị đo đạc sử dụng hệ tọa độ giả định để làm nhanh. Khi đơn vị thiết kế áp bản vẽ vào quy hoạch chung của tỉnh thì bị lệch hàng chục mét. Việc chuyển đổi (Transform) sau này rất dễ phát sinh sai số. Yêu cầu bắt buộc là phải trích lục mốc tọa độ nhà nước để dẫn truyền về công trình ngay từ đầu.
Lỗi 2: Bỏ Sót Hoặc Đo Sai Cao Độ Đáy Hố Ga, Cống Thoát Nước
Người cầm sào đo (mia) thường chỉ đo trên nắp hố ga hiện hữu mà lười mở nắp để đo cao độ đáy (Invert Level). Hậu quả là kỹ sư thiết kế không biết hướng dốc của hệ thống thoát nước cũ, dẫn đến thiết kế cống mới bị trào ngược nước vào mùa mưa.
Lỗi 3: Không Bàn Giao Cột Mốc Thực Địa
Hồ sơ giấy tờ rất đẹp, nhưng khi nhà thầu thi công xuống hiện trường thì không tìm thấy mốc trắc địa đâu vì đã bị máy xúc làm hỏng hoặc nhổ mất. Một đơn vị khảo sát chuyên nghiệp phải đúc mốc bê tông kiên cố, sơn đỏ, có cọc tiêu bảo vệ và lập biên bản bàn giao mốc tại thực địa cho chủ đầu tư.
Sự Lên Ngôi Của BIM Và Drone Trong Khảo Sát Địa Hình
Ngành Trắc địa đang trải qua một cuộc cách mạng công nghệ mạnh mẽ. Theo các số liệu tổng hợp về thị trường đo đạc toàn cầu năm 2026, có tới 60-65% các dự án xây dựng mới hiện nay đã ứng dụng các công cụ khảo sát kỹ thuật số tích hợp trực tiếp với BIM.
“Sự hội tụ giữa độ chính xác của trắc địa và trí thông minh của mô hình BIM không còn là khát vọng của tương lai — nó đã trở thành thực tế vận hành của các đội ngũ dự án hàng đầu trong năm 2026, mang lại hiệu quả đo lường được trong việc giảm thiểu chi phí làm lại, vượt tiến độ và các khiếm khuyết sau khi bàn giao.”
– Báo cáo Tích hợp BIM và Trắc địa 2026.

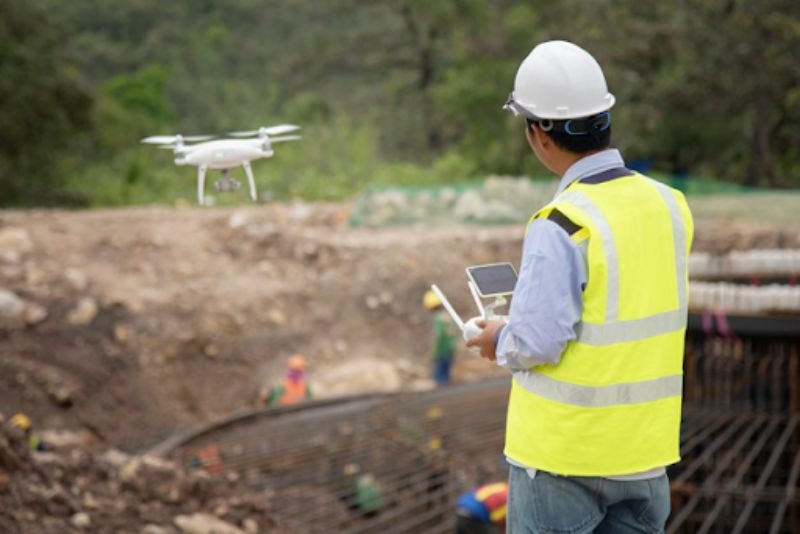

Tại Bách Việt United, chúng tôi đã áp dụng triệt để thiết bị bay không người lái (Drone/UAV) tích hợp RTK và công nghệ quét Laser 3D (LiDAR). Hồ sơ khảo sát hiện đại không chỉ là những bản vẽ 2D khô khan, mà chủ đầu tư có thể xoay, lật, xem chi tiết từng cái cây, hố ga trên mô hình 3D thực tế ảo với độ sai số chỉ tính bằng milimet.
Quy Trình Lập Và Nghiệm Thu Hồ Sơ Khảo Sát Địa Hình Tại Bách Việt United
Để tạo ra một bộ hồ sơ trắc địa hoàn hảo, chúng tôi áp dụng quy trình kiểm soát chất lượng 4 bước nghiêm ngặt:
- Bước 1: Tiếp nhận yêu cầu & Khảo sát sơ bộ. Các chuyên gia Bách Việt sẽ nghiên cứu bản đồ Google Earth, đánh giá địa hình và tư vấn lập Nhiệm vụ khảo sát tối ưu chi phí nhất cho Chủ đầu tư.

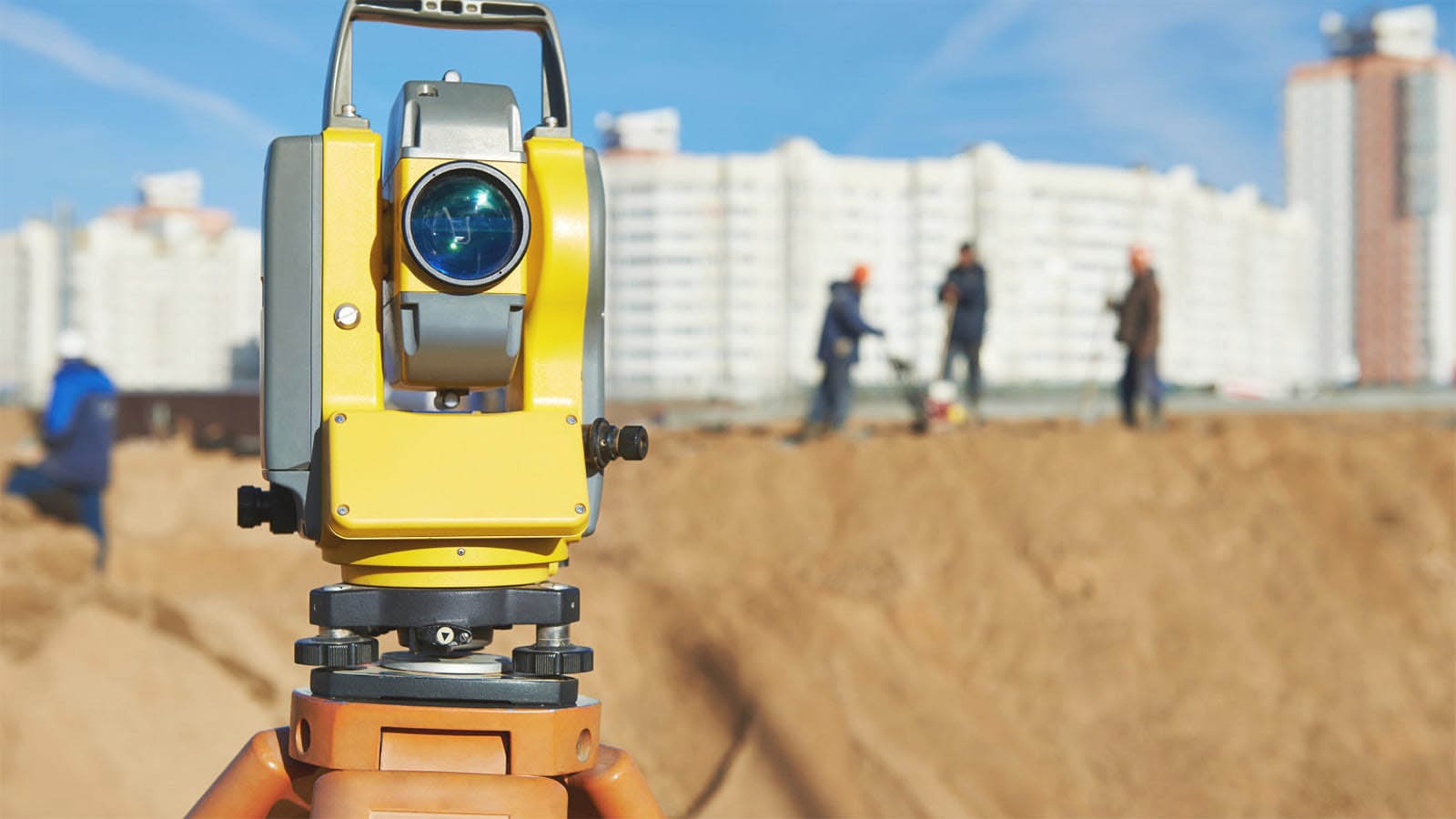

- Bước 2: Triển khai thực địa. Sử dụng máy toàn đạc điện tử Leica, Trimble và hệ thống GPS RTK để thiết lập lưới khống chế và đo vẽ chi tiết.
- Bước 3: Xử lý nội nghiệp & Lập mô hình. Dữ liệu thô được trút vào phần mềm chuyên dụng (Civil 3D, DP Survey) để vẽ đường đồng mức, xử lý nhiễu và lập báo cáo.
- Bước 4: Nghiệm thu & Bàn giao. Bàn giao mốc thực địa, đóng cuốn hồ sơ pháp lý, bản vẽ in màu và cấp quyền truy cập dữ liệu đám mây cho đối tác.
Câu Hỏi Thường Gặp (FAQ) Về Hồ Sơ Khảo Sát Địa Hình
1. Ai có thẩm quyền phê duyệt hồ sơ khảo sát địa hình?
Chủ đầu tư là người có thẩm quyền cao nhất phê duyệt Phương án kỹ thuật và Báo cáo kết quả khảo sát địa hình. Tuy nhiên, nếu Chủ đầu tư không đủ chuyên môn, họ có thể thuê một đơn vị Tư vấn giám sát độc lập để kiểm tra và nghiệm thu trước khi ký duyệt.
2. Hồ sơ khảo sát địa hình có giá trị sử dụng trong bao lâu?
Pháp luật không quy định cứng thời hạn hết hạn. Tuy nhiên, địa hình bề mặt thường xuyên biến đổi do bồi lấp, xói mòn hoặc các dự án lân cận. Kinh nghiệm thực tế cho thấy, nếu hồ sơ đã lập quá 12 – 24 tháng, chủ đầu tư nên yêu cầu đo đạc cập nhật lại hiện trạng trước khi tiến hành thiết kế bản vẽ thi công.
3. Chi phí lập hồ sơ khảo sát địa hình được tính như thế nào?
Chi phí phụ thuộc vào 3 yếu tố chính: Diện tích khu vực đo đạc (ha), Tỷ lệ bản đồ yêu cầu (1/500 sẽ đắt hơn 1/2000 do mật độ điểm đo dày hơn), và Cấp địa hình (đồng bằng trống trải sẽ rẻ hơn đồi núi rậm rạp hoặc khu đô thị đông đúc). Bạn có thể liên hệ trực tiếp Bách Việt để nhận dự toán chi tiết.
Tổng Kết
Đến đây, chắc chắn bạn đã nắm rõ hồ sơ khảo sát địa hình gồm những gì. Đừng xem công tác trắc địa chỉ là một thủ tục hành chính bắt buộc. Một bộ hồ sơ bao gồm đầy đủ tính pháp lý, báo cáo kỹ thuật minh bạch, bản vẽ chính xác và dữ liệu số hiện đại chính là nền móng vững chắc cho sự thành công của toàn bộ dự án.
Việc lựa chọn một đơn vị đo đạc giá rẻ, thiếu kinh nghiệm có thể tiết kiệm cho bạn vài triệu đồng ban đầu, nhưng sẽ khiến bạn phải trả giá bằng hàng tỷ đồng sửa chữa và hàng tháng trời chậm tiến độ thi công.
Nếu dự án của bạn đang chuẩn bị khởi công và cần một đối tác khảo sát địa hình, địa chất, quan trắc biến dạng uy tín, áp dụng công nghệ tiêu chuẩn quốc tế năm 2026, hãy liên hệ ngay với Bách Việt United để được tư vấn chuyên sâu bởi các kỹ sư hàng đầu.
